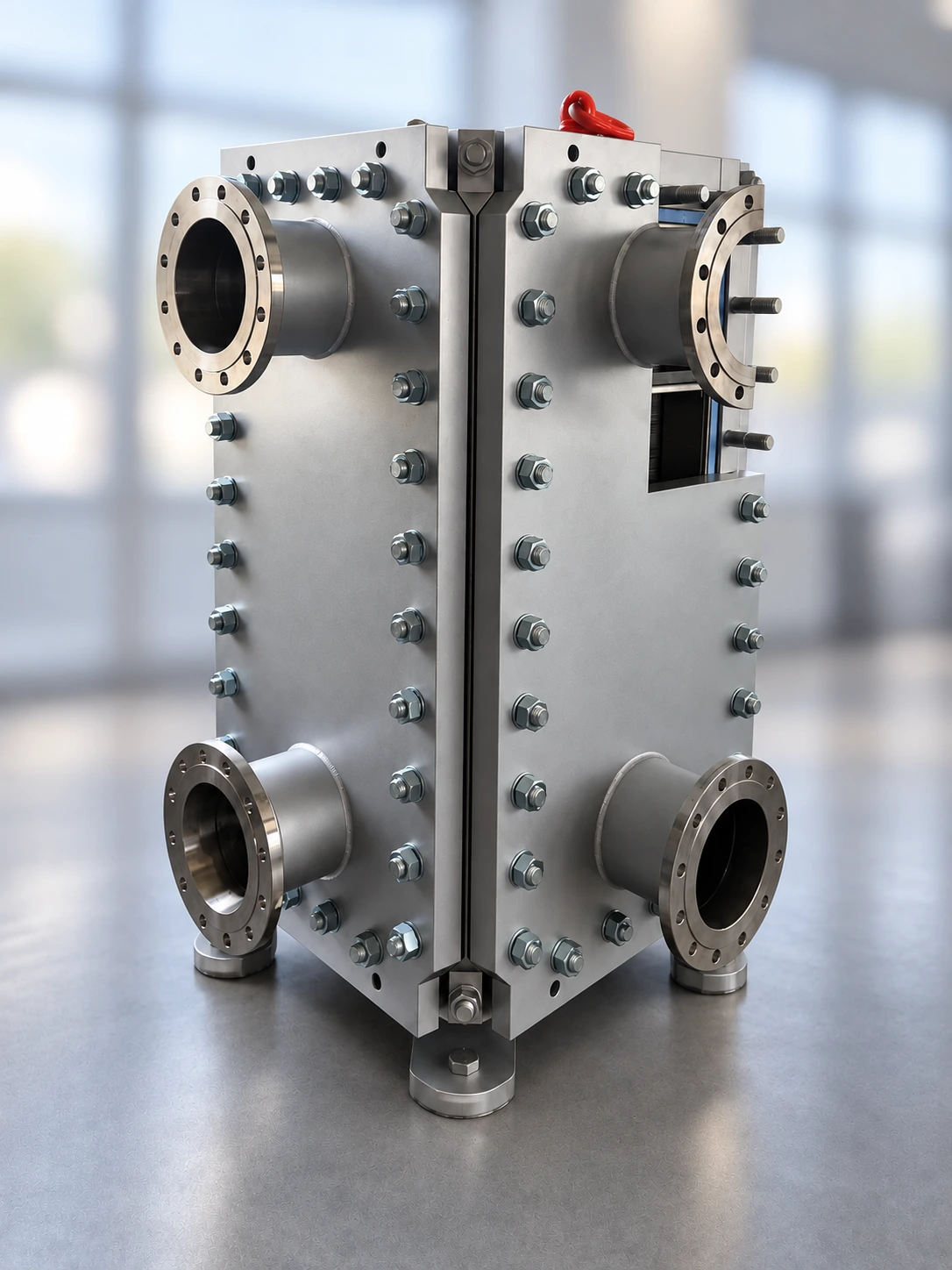

Блочный пластинчатый теплообменник
HEXCBLOC
Сварное соединение
ДОСТУП ДЛЯ ОЧИСТКИСнять боковые панели
Доступ к каналам; блок остаётся сварным.
Возможна также безразборная очистка.СВАРНОЙ БЛОЧНЫЙ ТЕПЛООБМЕННИККомпактный теплообмен.
HEXCBLOC
Компактный теплообмен.
Доступ для обслуживания.
Включите нагрев, охлаждение и рекуперацию тепла в проект вашего процесса. Пакет пластин, материалы и схему потоков подбирают под рабочие условия.
Исполнение определяется при подбореНа этой странице
ПОЧЕМУ HEXCBLOC
Почему стоит выбрать
блочный теплообменник?
Сравните сварную конструкцию с разборным пластинчатым теплообменником по температурным возможностям, расчётному давлению и доступу для очистки.
VS
Разборный пластинчатый теплообменник
Конструкция со стяжной рамой
Сжатая эластомерная прокладка
ДОСТУП ДЛЯ ОЧИСТКИРаскрыть и разделить пластины
Доступ к поверхности каждой пластины.
Возможна также безразборная очистка.HEXCBLOC: стандартный диапазон; окончательные параметры зависят от утверждённого исполнения. Значения для разборного аппарата приведены для одного стандартного исполнения; у других исполнений параметры могут быть выше.
Допустимая температура зависит от материалов и уплотнений. Давление также зависит от геометрии и толщины пластин, рамы и норм расчёта. Максимальные значения не означают одновременную работу на обоих пределах.
Подробнее об обслуживании и подборе
| Критерий | HEXCBLOC | Разборный пластинчатый |
|---|---|---|
| Герметизация каналов | Сварные кромки пластин; уплотнения съёмных панелей. | Эластомерные прокладки по контуру пластин и отверстий. |
| Рабочие условия | Для сложных условий с учётом сплава, уплотнений и расчёта. Стандартный диапазон: FV–32 бар, от −40 до 300 °C; требуется подтверждение для выбранного исполнения. | Пределы зависят от рамы, конструкции пластин и материала прокладок. Проверяются для выбранной модели и среды. |
| Доступ для очистки | Безразборная очистка или доступ через съёмные панели. Отдельные пластины остаются сваренными в блок. | Раму можно раскрыть и разделить пластины для осмотра и очистки каждой из них; возможна и безразборная очистка. |
| Обслуживание | Контроль уплотнений панелей, сварных швов и состояния пластин. Замена межпластинных прокладок не требуется. | Прокладки проверяются и заменяются по необходимости. Возможна замена отдельных пластин. |
| Изменение мощности | Сварной блок рассчитывается под задачу. Изменение мощности требует пересчёта и может потребовать другого блока или аппарата. | В пределах возможностей рамы можно добавлять или убирать пластины после теплового и гидравлического пересчёта. |
| Приоритет при выборе | Снизить зависимость от межпластинных эластомерных уплотнений, сохранив доступ через съёмные панели. | Удобное обслуживание отдельных пластин и гибкий подбор для сред, совместимых с выбранными прокладками. |
ПРИНЦИП РАБОТЫ · ИНТЕРАКТИВНАЯ 3D-МОДЕЛЬ
Раскройте блок.
Проследите потоки.
Вращайте аппарат, раздвигайте компоненты и изучайте пакет пластин. В режиме «Потоки» проследите два контура в чередующихся каналах.
Горячий контур
Оранжевые линии показывают одну группу каналов по ширине пластин.
Холодный контур
Синие линии проходят в соседних каналах перпендикулярно горячему потоку. Стенки пластин разделяют среды.
Передача тепла
Тепло передаётся через гофрированные металлические пластины. Анимация показывает направление, а не расчётные скорости или температуры.
КОНСТРУКЦИЯ
Устройство аппарата
вокруг сварного блока.
- 01Пакет пластин
- Сварной теплообменный блок содержит оба контура. Между пластинами нет прокладок.
- 02Верхняя / нижняя плиты
- Закрывают торцы аппарата и вместе со стойками и панелями образуют корпус блока.
- 03Съёмные боковые панели
- Несут присоединения и обеспечивают доступ к сварным каналам для осмотра и очистки.
- 04Уплотнения панелей
- Герметизируют разъёмные соединения панелей. Сварной пакет не исключает уплотнений на съёмных крышках.
- 05Стойки
- Связывают элементы рамы и поддерживают панели на болтовых соединениях.
- 06Опоры
- Передают нагрузку от аппарата на фундамент.
Снятие панелей не разбирает сварной блок.
После снятия панелей группы каналов доступны для осмотра и очистки. Сварной пакет остаётся цельным блоком. При компоновке предусмотрите место для снятия панелей, инструмента и подъёма деталей.
КОНСТРУКЦИЯ ПЛАСТИН
Теплообмен начинается
с пластины.
Тонкие гофрированные металлические пластины образуют поверхность теплообмена HEXCBLOC. Соседние пластины формируют чередующиеся каналы для двух сред.
- Гофрированная поверхность
- Профиль увеличивает площадь поверхности в компактном объёме и способствует перемешиванию среды в каналах.
- Раздельные контуры
- Тепло проходит через металлическую стенку между соседними каналами; среды не смешиваются.
- Сварной пакет
- Пластины сваривают в единый блок. Разнесённая пара на рисунке поясняет геометрию: отдельные пластины не являются съёмными деталями для обслуживания.
СВАРКА ПЛАСТИН · АНИМАЦИЯ
Как формируются сварные каналы.
Двусторонняя штамповка поддерживает плотно уложенные пластины и формирует каналы. Загнутые кромки сходятся на узкой линии шва, сохраняя внутреннюю полость. Один канал закрывают сваркой по кромкам 1 и 3, оставляя кромки 2 и 4 открытыми. В следующем канале сваривают кромки 2 и 4, оставляя открытыми 1 и 3. Повторение схемы формирует два раздельных контура по разные стороны теплообменных пластин.
ГДЕ ПРИМЕНЯТЬ HEXCBLOC
Где его можно использовать?
Нефтепереработка, нефтехимия и химическое производство — отрасли, где выбор аппарата определяют горячие потоки, сложные среды и доступ для обслуживания.
Нефтепереработка
Типичные применения
- Подогрев сырой нефти
- Отпарка кислых вод
- Верх колонн каталитического крекинга (FCC)
Рекуперация тепла горячих технологических потоков в компактном аппарате. Сварные каналы уменьшают зависимость от эластомерных прокладок, а съёмные панели обеспечивают доступ для очистки.
Нефтехимия
Типичные применения
- Закалочная вода установок этилена
- Разделение ароматических углеводородов
- Конденсаторы и кипятильники ректификации
Компактная поверхность теплообмена помогает увеличить производительность при ограниченном месте. Схему потоков и потери давления подбирают для конкретной жидкой или паровой среды.
Химия и специальные химикаты
Типичные применения
- Перегонка и регенерация растворителей
- Отпарка спиртов
- Отдельные задачи охлаждения газов хлорщелочного производства
Сварные каналы рассматривают там, где температура или химическая совместимость ограничивают применение межпластинных прокладок. Сплав пластин и уплотнения панелей подбирают по составу и концентрации среды.
Это типичные применения сварных блочных теплообменников. Для подбора HEXCBLOC необходимо подтвердить состав среды, сплав пластин, уплотнения панелей, условия загрязнения и расчётные параметры.
МОДЕЛЬНЫЙ РЯД
HEXCBLOC.
Семь типоразмеров для вашего процесса.
Сравните типоразмеры, затем подберите пакет пластин и патрубки под условия процесса.
| Модель | Максимальные размеры (A × A × B), мм | Стандартное давление, бар | Диапазон температур, °C |
|---|---|---|---|
| HEXCBLOC 15 ↗ | 280 × 280 × 540 | FV–32 | −40–300 |
| HEXCBLOC 20 ↗ | 430 × 430 × 730 | FV–32 | −40–300 |
| HEXCBLOC 30 ↗ | 500 × 500 × 1,070 | FV–32 | −40–300 |
| HEXCBLOC 40 ↗ | 600 × 600 × 1,400 | FV–32 | −40–300 |
| HEXCBLOC 50 ↗ | 840 × 840 × 2,050 | FV–32 | −40–300 |
| HEXCBLOC 75 ↗ | 1,240 × 1,240 × 3,600 | FV–32 | −40–300 |
| HEXCBLOC 120 ↗ | 2,190 × 2,190 × 3,500 | FV–32 | −40–300 |
FV — полный вакуум. Указаны максимальные габариты A × A × B. Окончательные размеры, давление и температура определяются утверждённым чертежом и спецификацией проекта.
Материалы пластин
AISI 304L / 316L · Титан · 904L · 254 SMO · Сплавы по условиям среды
Уплотнения панелей
Графит / PTFE, подбор по рабочим условиям.
ТЕХНИЧЕСКИЙ ПОДБОР
Задайте условия.
Получите спецификацию.
Начните с параметров процесса: номер существующей модели не обязателен. Предложение определит типоразмер, материалы и допустимые условия.
| Параметр | Исходные данные | Техническое предложение |
|---|---|---|
| Нагрузка и температуры | Тепловая нагрузка; входные и выходные температуры с обеих сторон. | Тепловые характеристики и выбранная площадь теплообмена. |
| Среды и материалы | Состав, вязкость, твёрдые включения и коррозионные условия. | Материал пластин и деталей, контактирующих со средой. |
| Давление и расход | Расходы, рабочее и расчётное давление, допустимые потери. | Схема каналов, расчётные условия и размеры патрубков. |
| Монтаж и документы | Габаритные ограничения, доступ для обслуживания, патрубки и нормы проектирования. | Габаритный чертёж и документация проекта. |
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ
Документы
для вашего проекта.
Укажите в запросе требования к техническим листам, габаритным чертежам и эксплуатационной документации.
ВОПРОСЫ ПО ПОДБОРУ
Планирование проекта.
Можно ли подобрать аппарат для нового проекта?
Да. Направьте параметры горячей и холодной сред, тепловую нагрузку и требования площадки. Достаточно исходных данных или описания задачи; модель существующего аппарата необязательна.
Как очищается теплообменник?
Съёмные панели обеспечивают доступ для осмотра и механической очистки. Способ и периодичность зависят от отложений, среды и инструкции по эксплуатации. В компоновке следует предусмотреть место для обслуживания.
Расскажите о вашем процессе.
Новое оборудование, увеличение мощности или модернизация — начните с вашей задачи.
РЕШЕНИЯ ДЛЯ ЗАМЕНЫ
Замена блока или аппарата целиком.
Решения для замены существующих Alfa Laval Compabloc и GEA / Kelvion K°Bloc после инженерной проверки.
Замена блока / пакета пластин Compabloc
Проверка сварного блока, рисунка пластин, материалов, перегородок и сопряжений с корпусом. Сохраняемые детали требуют осмотра.
Запросить оценку замены ↗Замена Compabloc целиком
Подбор аппарата по тепловой задаче, расчётным условиям, патрубкам, опорам и пространству для обслуживания.
Запросить оценку замены ↗Замена аппарата GEA / Kelvion K°Bloc
Оценка замены аппарата целиком для существующей установки. Замена блока K°Bloc не предлагается.
Запросить оценку замены ↗Пришлите шильдик, паспорт, габаритный чертёж и рабочие условия. Совместимость подтверждается для каждого проекта; номер модели не гарантирует прямую взаимозаменяемость.
